제품 상세 정보:
결제 및 배송 조건:
|
| 직경: | 500 밀리미터 | 소재: | 스테인리스강 막대 |
|---|---|---|---|
| 슬롯 (mm): | 0.010, 0.015, 0.02, 0.050.3mm | 길이(mm): | 50~6000 |
| 크기: | 맞춤형 | 특성: | 정확한 오프터 크기 |
| 강조하다: | 존슨 위드 와이어 스크린 파이프,연속 윙 와이어 스크린 파이프 |
||

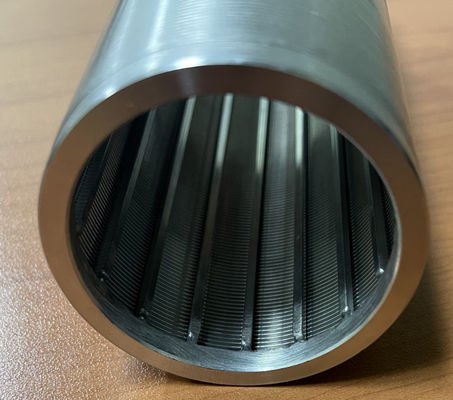

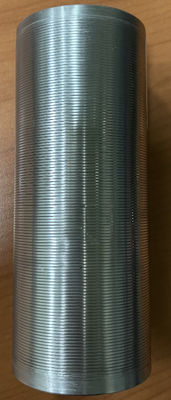

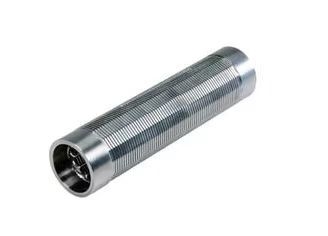

Johnson 연속 쐐기 와이어 스크린 파이프/유정용 우물 스크린
Johnson 연속 쐐기 와이어 스크린 파이프/유정용 우물 스크린
재료
스테인리스강: AISI304, 304L, 316, 316L
쐐기 와이어 스크린 파이프 프로파일 와이어 크기
| 표면 프로파일 | 지지 프로파일 | 최소 직경(mm) | 최소 슬롯 폭(mm) |
| 10S | Q25 | 21 | 0.10 |
| 11S | Q20 또는 Q25 | 23 | 0.030 |
| 12S | 22S | 30 | 0.050 |
| 12S | Q25 | 23 | 0.030 |
| 12S | Q35 | 30 | 0.050 |
| 18S | 22S 또는 Q35 | 30 | 0.050 |
| 18S | Q25 | 25 | 0.030 |
| 18S | D45 | 300 | 0.20 |
| 18S | 10x3 | 300 | 0.20 |
| 22S | 22S 또는 Q35 | 45 | 0.10 |
| 22S | D45 또는 10x3 또는 25x3 | 300 | 0.20 |
| 28S | Q35 | 215 | 0.20 |
| 28S | D45 또는 10x3 또는 25x3 | 300 | 0.20 |
| 34S | Q35 | 300 | 0.20 |
| 34S | D45 | 300 | 0.20 |
| 34S | 10x3 또는 25x3 | 300 | 0.20 |
| 42S | Q35 또는 D45 | 300 | 0.20 |
| 42S | 10x3 또는 25x3 | 300 | 0.20 |
파이프 사양
| 2 3/8 | 2 .375 | 2 |
| 3 1/2 | 3.5 | 3.1 |
| 4 | 4 | 3.5 |
| 4 1/2 | 4.5 | 4 |
| 5 | 5 | 4.5 |
| 5 1/2 | 5.5 | 5.0 |
| 6 5/8 | 6.63 | 6.1 |
| 7 | 7 | 6.5 |
| 7 5/8 | 7.63 | 7.0 |
| 8 5/8 | 8.63 | 8.1 |
| 9 5/8 | 9.63 | 9.1 |
| 10 3/4 | 10.75 | 10.1 |
| 12 3/4 | 12.75 | 12 |
| 14 | 14 | 13.2 |
| 16 | 16 | 15.2 |
| 18 | 18 | 17.2 |
| 20 | 20 | 19.1 |
| 24 | 24 | 23 |
| 30 | 30 | 28.7 |
| 32 | 32 | 30.7 |
Johnson 스크린/쐐기 와이어 스크린 튜브 기술 매개변수:
쐐기 와이어 스크린 튜브의 경우 프로파일 와이어 유형은 일반적으로 삼각형 와이어입니다.
지지 로드에는 삼각형 와이어, 둥근 막대, 평평한 막대 및 쐐기 와이어가 포함됩니다.
쐐기 와이어 스크린 튜브의 길이는 0.3m, 0.6m, 1m, 2m, 3m, 6m, 12m입니다.
참고:
슬롯 크기(S): 각 프로파일 와이어 사이의 거리.
프로파일 와이어: 삼각형 와이어가 일반적인 유형입니다.
지지 로드: 삼각형 와이어가 일반적인 유형입니다. 둥근 막대, 평평한 막대, 쐐기 와이어일 수도 있습니다.
지지 로드 거리(P): 각 지지 로드 사이의 거리.
쐐기 와이어 스크린 튜브 끝 유형
응용 분야
우물
지지 및 필터 매체
고액 분리
필터 응용
하수 처리
탈수 응용
모래 처리
포장
쐐기 와이어 스크린 튜브는 단단하고 안전하게 포장해야 합니다. 포장 시 쐐기 와이어 스크린 튜브는 파이프에 나타납니다. 내부에는 방습지 또는 기타 포장재로 포장되어 있습니다. 외부 포장은 합판 팔레트 또는 상자여야 합니다. 고객 요구 사항에 따라 포장할 수도 있습니다.
