| 소재: | C45 | ||
|---|---|---|---|
| 강조하다: | 오래 지속 되는 단일 핑크 롤러 체인,내구성 있는 단발 롤러 체인,C45 단발 롤러 체인 |
||
단일 피치 롤러 체인
ANSI 롤러 체인
롤러 체인 - ANSI, BS/DN, 부식 방지 및 부착 유형
롤러 체인은 전체 컨베이어 벨트 시스템에서 중요한 구성 요소이자 액세서리입니다. 안정적이고 원활한 운반 및 전송을 보장하기 위해 구동 시스템으로 롤러 스프로킷과 결합하여 사용됩니다. 우리는 당신을 위해 모든 종류의 롤러 체인을 공급할 수 있습니다. 다음 소개를 참조하여 어느 것이 귀하에게 적합한지 결정하십시오. 자세한 사양은 세 가지 방법으로 얻을 수 있습니다.

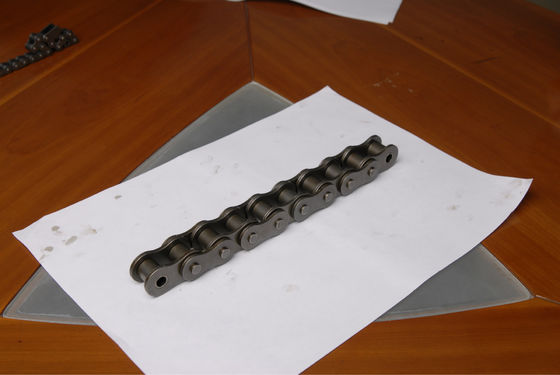

단일 피치 롤러 체인
ANSI 표준 롤러 체인은 미국에서 가장 널리 사용되는 동력 전달 체인입니다. 정밀성 및 품질의 진정한 강자인 Nitro ANSI 체인은 여러 산업 전반에 걸쳐 광범위한 응용 분야를 처리하도록 제작되었습니다. 엄격한 품질 표준은 모든 체인이 강도와 신뢰성에 대한 요구 사항을 일관되게 준수하도록 보장합니다. ANSI 체인은 더 높은 마력 요구 사항이 있는 응용 분야를 위한 다중 가닥을 포함하여 여러 가지 옵션으로 제공됩니다.
| 체인 번호 | 정점 | 내부 폭 | 롤러 직경 | 전체 폭 | 핀 직경 | 플레이트 높이 | 판 두께 |
| # | 피 | b1 | d1 | 엘 | d2 | h2 | 티 |
| 25-1* | 1/4 | 1/8 | 0.130 | 0.311 | 0.091 | 0.228 | 0.030 |
| 35-1* | 3/8 | 3/16 | 0.200 | 0.488 | 0.141 | 0.346 | 0.050 |
| 40-1 | 1/2 | 5/16 | 0.312 | 0.653 | 0.156 | 0.469 | 0.060 |
| 41-1 | 1/2 | 1/4 | 0.306 | 0.541 | 0.141 | 0.390 | 0.050 |
| 50-1 | 5/8 | 3/8 | 0.400 | 0.815 | 0.200 | 0.585 | 0.080 |
| 60-1 | 3/4 | 1/2 | 0.469 | 1.020 | 0.234 | 0.709 | 0.094 |
| 80-1 | 1 | 5/8 | 0.625 | 1.287 | 0.312 | 0.949 | 0.125 |
| 100-1 | 1-1/4 | 3/4 | 0.750 | 1,590 | 0.375 | 1.188 | 0.156 |
| 120-1 | 1-1/2 | 1 | 0.875 | 1.980 | 0.437 | 1.425 | 0.187 |
| 140-1 | 1-3/4 | 1 | 1.000 | 2.141 | 0.500 | 1.663 | 0.219 |
| 160-1 | 2 | 1-1/4 | 1.125 | 2.551 | 0.562 | 1,889 | 0.250 |
| 180-1 | 2-1/4 | 1-13/32 | 1,406 | 2.866 | 0.687 | 2.047 | 0.281 |
| 200-1 | 2-1/2 | 1-1/2 | 1.562 | 3.161 | 0.781 | 2.375 | 0.312 |
| 240-1 | 3 | 1-7/8 | 1.875 | 3.760 | 0.937 | 2.791 | 0.375 |
이중 피치
표준 롤러 체인보다 두 배 긴 링크를 통합한 롤러 체인은 긴 드라이브, 저속 및 중간 속도 응용 분야에 적합하며 최소 24개 톱니가 있는 스프로킷을 사용합니다. 표준 체인보다 더 높은 작업 부하를 처리하기 위해 더 두꺼운 측면 플레이트로 생산되었습니다. 더욱 견고한 측면 플레이트를 갖춘 헤비 롤러 체인은 오랜 시간 동안 강도와 안정성을 유지합니다.
중공 핀 체인
중공 핀 롤러 체인은 기본적으로 "중공 핀"만 있는 표준 롤러 체인과 동일합니다. 이는 체인 무게를 줄일 뿐만 아니라 제품 운반을 위해 체인을 통해 확장된 핀을 배치할 수 있는 기능도 제공합니다. 많은 응용 프로그램에는 다음이 포함됩니다. 빵집, 오버헤드 컨베이어, 엘리베이터, 가금류, 농업 및 기타 광범위한 응용 분야.
| 크기 | 피치(P) | (W) | (아르 자형) | (디) | (디) | 중공 핀 길이 | (에프) | (시간) | (티) | 무게 |
| 40HP | 0.500" | 0.313" | 0.312" | 0.221" | 0.157" | 0.689" | 0.689" | 0.472" | 0.059" | 0.35파운드/피트 |
| 50마력 | 0.625" | 0.375" | 0.400" | 0.283" | 0.202" | 0.854" | 0.854" | 0.591" | 0.079" | 0.58파운드/피트 |
| 60HP | 0.750" | 0.500" | 0.469" | 0.333" | 0.236" | 1.055" | 1.055" | 0.713" | 0.094" | 0.81파운드/피트 |
| 80HP | 1.000" | 0.625" | 0.625" | 0.449" | 0.318" | 1.276" | 1.276" | 0.950" | 0.125" | 1.46파운드/피트 |

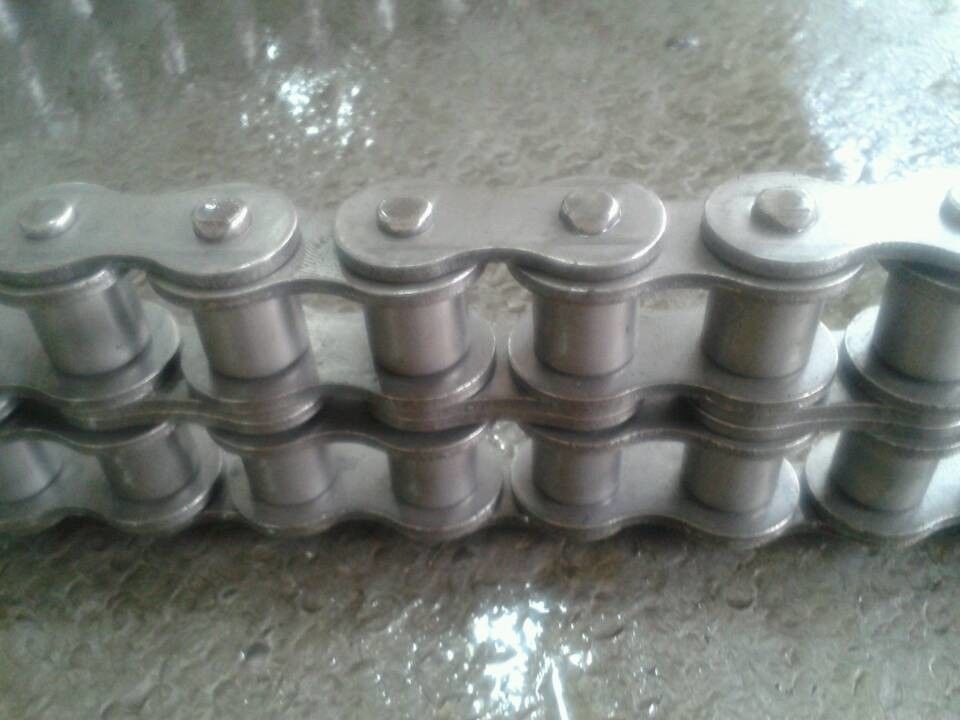

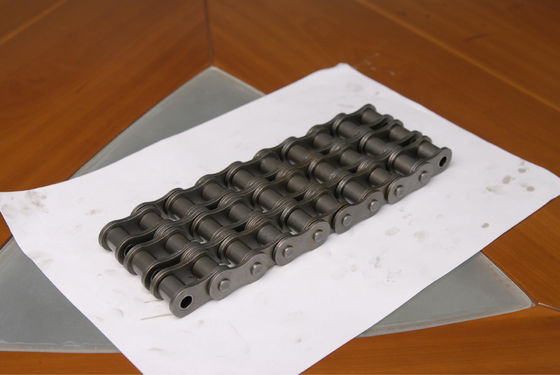

다중 가닥 롤러 체인
다중 스트랜드 롤러 체인은 ANSI 또는 미터법에 상응하는 것보다 더 강한 다중 스탠드 수로 설계되었습니다. 예를 들어 #80-2 이중 롤러 체인은 ANSI 80-1 단일 체인의 강도가 "두 배"입니다. 당사의 다중 스트랜드 롤러 체인은 업계 최고의 인장 강도와 성능 요소를 자랑합니다. 최대 12개(-12)개의 스트랜드 롤러 체인을 공급하므로 귀하의 응용 분야에 맞는 다중 스트랜드 롤러 체인을 확보할 수 있습니다. 또한 스테인리스, 니켈, 코팅 등 내식성 다중 스트랜드 롤러 체인과 다중 스트랜드 체인 스프로킷도 공급합니다.
| 크기 | 피치(P) | (케이) | (W) | (아르 자형) | (디) | (에프) | (T1) | (T2) | (시간) | 무게(LBS/FT) | ||
| 04B-2 | 0.236" | 0.217" | 0.110" | 0.158" | 0.073" | 0.524" | -- | -- | 0.197" | 0.154 | ||
| 05B-2 | 0.315" | 0.222" | 0.118" | 0.197" | 0.091" | 0.571" | -- | -- | 0.280" | |||
| 06B-2 | 0.375" | 0.403" | 0.225" | 0.250" | 0.129" | 0.941" | 0.039" | 0.051" | 0.323" | 0.496 | ||
| 08B-2 | 0.500" | 0.548" | 0.305" | 0.335" | 0.175" | 1.260" | 0.059" | 0.059" | 0.469" | 0.872 | ||
| 10B-2 | 0.625" | 0.653" | 0.380" | 0.400" | 0.200" | 1.457" | 0.059" | 0.059" | 0.579" | 1.127 | ||
| 12B-2 | 0.750" | 0.766" | 0.460" | 0.475" | 0.225" | 1.697" | 0.071" | 0.071" | 0.634" | 1.529 | ||
| 16B-2 | 1.000" | 1.255" | 0.670" | 0.625" | 0.326" | 2.756" | 0.126" | 0.157" | 0.819" | 3.433 | ||
| 20B-2 | 1.250" | 1.435" | 0.770" | 0.750" | 0.401" | 3.169" | 0.138" | 0.177" | 1.024" | 5.076 | ||
| 24B-2 | 1,500" | 1.904" | 1.000" | 1.000" | 0.576" | 4.217" | 0.197" | 0.236" | 1.224" | 9.321 | ||
| 28B-2 | 1.750" | 2.345" | 1.220" | 1.100" | 0.626" | 5.083" | -- | -- | 1.457" | 11.09 | ||
| 32B-2 | 2.000" | 2.305" | 1.220" | 1.150" | 0.701" | 5.102" | -- | -- | 1.662" | 14.029 | ||
| 40B-2 | 2.500" | 2.846" | 1,500" | 1.550" | 0.901" | 6.358" | -- | -- | 2.083" | 21.378 | ||
| 48B-2 | 3.000" | 3.599" | 1,800" | 1.900" | 1.151" | 7.803" | -- | -- | 2.512" | 33.4 | ||
| 56B-2 | 3,500" | 4.197" | 2.100" | 2.125" | 1.351" | 9.039" | -- | -- | 3.063" | 46.765 |
