제품 상세 정보:
결제 및 배송 조건:
|
| 구멍 모양: | 스퀘어, 사각형 | 너비: | 1-3m |
|---|---|---|---|
| 구멍 치수: | 2.5cm-150cm | 소재: | 검은색 또는 진열된 와이어 |
| 운영: | 완전 자동 | 제어 시스템: | PLC 터치 스크린 |
| 전압: | 220V/380V/415V/440V | 용접 머리의 재료: | 고 크롬 구리 |
| 강조하다: | 직직 막강제철망 모양 기계,직직 막강철망 용접 기계,GWC3300 철망 용접 기계 |
||
GWC3300 직지철망 용접 및 형성 기계
기술 제안 및 인용
GWC3300 직직 막 썰매 용접 및 형성 기계에 대한 기술 제안
목적
GWC3300 직렬 막 CNC 철 웰딩 메시 형성 기계는 철 웰딩 메시 건설을 위한 전문 장비입니다. 이 기계는 여러 전극을 사용합니다
저항 점 용접의 원리는 정해진 요구 사항에 따라 강철 막대기의 길쭉하고 가로 막대기를 고체 망으로 용접하는 것입니다. 이 기계에 적용되는 강철 막대
원자재는 냉불 톱니바퀴, 냉불 부드러운 톱니바퀴 또는 열불 톱니바퀴가 될 수 있습니다.
이 기계는 용접 메커니즘, 길쭉하고 가로 강화 공급 메커니즘, 메시 스텝 메커니즘, 네트워크 떨어지고 전달 메커니즘, 그리고 공기 시스템으로 구성됩니다.

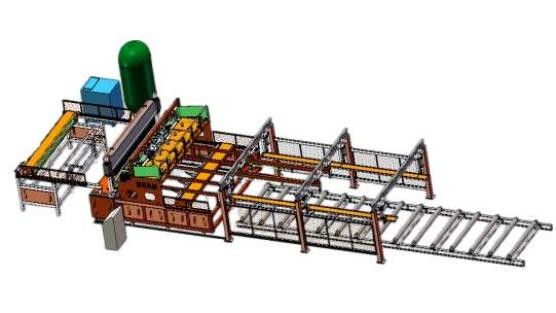

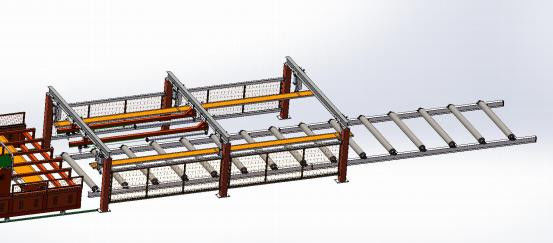

강철 막대 용접 된 망 생산 라인 (제품은 지속적으로 업데이트되고, 사진은 참조를 위해만, 실제 제품에 따라)
2선택 기준
JG/T5115-1999 "제철 직물 모양 기계"
GB/T1499-2002 "강강 콘크리트 용 용접철조직"
3주요 기술 성능 매개 변수
| 매개 변수 이름 | 단위 | 데이터 | 참고 | |
| 용접용 강철 막대 지름 | mm | F5-F12 | ||
| 가장 넓은 눈 | mm | 3300 | ||
|
망원경 크기
|
길쭉한 바 간격 | mm | 100, 150, 200... (기계를 교체할 필요가 없습니다) | |
| 크로스 바 간격 | mm |
400 단계 없이 조절할 수 있습니다. (30개의 다른 옵션은 하나의 화면) |
||
| 용매 결합의 수 | 관절 | 30 | 실린더 압력 | |
| 용접 주파수 | 시간/분 | 50~90 | ||
| 최대 용량 | mm | 12+ 12 | ||
| 용접 트랜스포머 용량 | KVA | 160×16 | ||
| 모 트랜스포머 용량 | KVA | 400 | ||
| 용접 트랜스포머의 임시 부하율 | 30% | |||
| 공급 전압 | V | 380 | ||
| 전류 주파수 | Hz | 50 | ||
| 공기 시스템 작동 압력 | MPa | ≥ 0.8 | ||
2
|
냉각 물 압력 P |
MPa | 0.2≤P<0.3 | |
| 압축 공기 소비 | M3/min | ≥3 | |
| 길쭉한 강화의 로딩 방법 |
직선과 직선
≤3mm/ 1000mm |
||
| 수평 막대재료 절단 방법 |
직선과 직선
≤3mm/ 1000mm |
||
| 전체 차원 (길이 × 너비 × 높이) | m | 43 × 5. 1 × 2.3 | |
| 장비의 총 무게 | T | ~22 |
