ASTM A36 표준 스틸 그레이팅 패널 WB325/2 진열

ASTM A36 표준 스틸 그레이팅 패널 WB325/2 진열

강철 그레이팅은 특히 상업 및 산업 공간에서 많은 건축물의 필수 구조 구성 요소입니다. 강철 그레이팅은 특히 높은 충격, 높은 부하 응용 프로그램에 설계되었습니다.산책로처럼, 계단, 플랫폼, 그리고 미세니. 강철 격리 는 안전 하 고, 더 오래 지속 하 고, 산업 및 상업 공간에 대한 다른 발 아래 옵션 보다 더 잘 보일 것입니다.
강철 격자 필요하면 연락해 주세요.

핫 DIP 진열 된 강철 격자에는 세 가지 종류의 강철 격자, 평면 스타일 강철 격자, 톱니 모양 스타일 강철 격자 및 I 바 타입 강철 격자 있습니다.

그들은 철강 구조 플랫폼, 계단 발자국, 산책로, 배수 및 우물 덮개 등에 널리 사용됩니다.우리는 설계하고 표준 철 격리 및 고객의 요구 사항에 따라 사용자 정의 모양을 제조 할 수 있습니다.

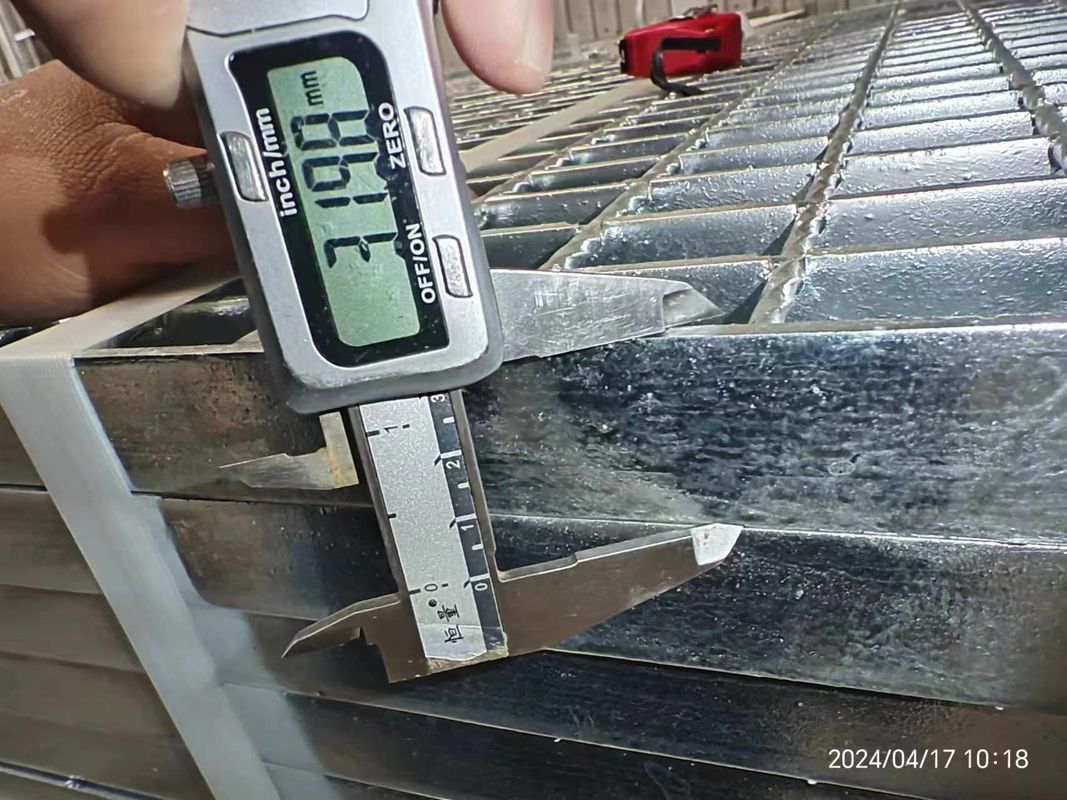

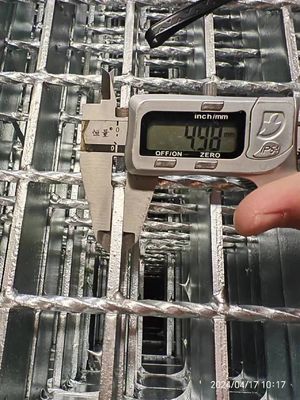

.스틸 그레이팅 패널 WB325/2, ASTM A36 표준에 따라 제조 된 가루화

차원: 너비 1500mm, 길이 6000mm
베어 막대 크기 (높이 x 두께): 32x5mm
베어 바 간격: 40mm
가로 바 간격: 50mm

표준 경미제철 격자판 6m × 1m

• 차원:6m × 1m 패널
• 피치 크기:30mm × 50mm
• 용량 베어링 막대:30mm × 3mm
• 가로 막대:15mm × 3mm
• 코팅:85마이크론의 뜨거운 깊은 가연.
• 모든 종류의 고정 클램프가 있습니다.

가연 격자 6m × 1m 구간 25 × 5mm

• 전자기조조 ∙ 와이어 트위스트
• 갈바. 30 × 94 크기의 70 미크론.

핫 디프 진열 철강 격자 - B404/41/50SG

• B404/41/50SG 오픈 엔드
• BB: 40 × 4 mm, CB: 6 mm 회전된, 마시: 41.275 × 50 mm.
• 패널:5850 × 913mm
• 톱니가 있네

핫 다이프 진열 철강 그레이트 - B355/41/50SG

• B355/41/50SG 오픈 엔드
• BB:35 × 5mm, CB: 6mm 회전, 마시: 41.275 × 50mm.
• 패널:5850 × 913mm
• 톱니가 있네

핫 디프 진열 철열 - B354/41/50SG

• B354/41/50SG 오픈 엔드
• BB:35 × 4mm, CB: 6mm 굽은, 마시: 41.275 × 50mm.
• 패널:5850 × 913mm
• 톱니가 있네

핫 디프 진압 철강 격자 - B254/41/50SG

• B254/41/50SG 오픈 엔드
• BB:25 × 4mm, CB: 6mm 굽은, 마시: 41.275 × 50mm.
• 패널:5850 × 913mm
• 톱니가 있네

반틀림 격자 CS 50mm × 5mm 8mm
그레이팅, 표면 반 미끄러움 (반 미끄러움) 물질 탄소 강철, 재료 표준 ASTM A 1011 CS TYPE B, TYPE G2, 제조 표준 ANSI/NAA MM 531,판 크기 (높이 × 두께) 50 mm × 5 mm, 격자 크기 (폭 × 길이) 910 mm × 3050 mm, 판 사이의 분리 30 mm, 바 사이의 분리 50 mm, 바 지름 8 mm, 코팅 galv/cal 600gzn/m², ASTM 123

G.I 격자 ASTM A36 600mm 너비 × 6mtr 길이

• 크기:40 × 5mm 두께의 평평한 막대기 (무톱형) 및 표준 가로 막대기
• 피치:30 × 100mm
• 등급:ASTM A36.
• 끝:80마이크론으로 열로 담긴

GI 격자 110mm × 45mm 구멍

• 크기:25 mm × 2.50 mm - 평평한 막대 두께
• 구멍 크기:110mm × 45mm
• 표준 너비:900mm
• 길이는:5950mm
• 무게:68kgs/Mtr

Q235 I 막대기 열 담긴 강제제철 격자

• 스펙:I-bar gratings, 크기: 508 mm ((W) × 995 mm ((L), Q235 재료.
• 베어 바 높이:길이는 55 mm × 494 mm입니다.
• 베어 바 피치:350.3mm
• 베어링 바:7mm (위쪽과 끝) / 4mm (배).
• 크로스 바 8mm × 8mm × 995mm 길이, 피치 100mm 중앙, 5pcs / grating.
• 끝판, 평평한 막대, 7 mm × 55 mm (높이) × 995 mm 길이.
• 핫디프 감금
• 포장:뭉치/목재 팔레트

BS 4592 기준으로 톱니질 된 열 담긴 강철 격자

• STM-GSGR-001.
• BS 4592 기준으로 톱니질로 가루화한 핫디프
• 크기는 19 피트 × 3 피트, 직사각형 패턴, 육각형 또는 정사각형의 굽힌 가로 막대.
• 베어링 바 크기:40mm × 5mm 톱니 모양
• 베어링 막대기 간격:30mm, 100mm마다 8mm의 육각형 휘어진 막대기로 연결됩니다.
• 베어링 바의 상면은 톱니가 있어야 합니다.
• 그레이팅 패널은 최소 460 gm/m의 핫 디프 진료되어야 합니다.².
• 최대 팽창 67"에 적합 한 그레이팅 1/4"의 굴곡 6.6 kn/m의 로드에서 균일한 작업 하에서².
• 그레이팅 바는 닫혀 있어야 합니다.

그레이팅 바 핫 디프 진열 평면

• 크기:100cm W × 160cm L
• 바 gratings.
• 평평한 표면, 양쪽 끝에서 줄무늬가 있습니다.
• 평평한 바 크기:25mm × 5mm
• 로드 바 간격:30mm
• 회전 도로 간격:100mm
• 로드 바 스펜:1600mm
• 너비:995mm
• 표면 처리: 핫 덤프 가루화.

ASTM A36 열형 진열판

• 소재:ASTM A36, 25 × 5mm의 열형 가루화된 격자, 30mm의 거리를 가진 베어 막대.
• 빗방울이 아닌 가로 막대 (방향: 9.5mm) 를 100mm의 압력으로 직사각형 모양으로

핫디프 가루화 ST37 강철 격자

• 베어 바 피치:34mm
• 크로스 바 피치:34mm
• 가로 막대 두께:5mm
• 베어 막대 두께:4mm
• 높이:50mm
• 6000 mm × 1000 mm 격자판

가연제철 격자, 표면 반 미끄러움 (반 스키)

• 재료는 탄소강, 재료 표준 ASTM A 1011 CS 타입 B.
• 판 크기 (높이 × 두께) 1-1/4 × 3/16 in.
• 그레이트 크기 (폭 × 길이) 36 × 120 in.
• 분리 사이판 1-3/16 in.
• 4인치, 1/4인치 지름의 막대 사이 분리
• 코팅은 ASTM A123 605gm/m².

그레이팅, 표면 매끄럽고, 탄소 강철

• 재료 표준 ASTM A 1011 CS B형
• 제조 표준 ANSI/NAA MM MBG-531
• 판 크기 (높이 × 두께) 1 × 3/16 in.
• 격자 크기 (폭 × 길이) 24 × 120 in.
• 분리 사이판 1-3/16 in.
• 4인치, 1/4인치 지름의 막대 사이 분리
• 가루화 코팅, ASTM A 123 605 gm/m².

그레이팅, 소재의 강철 그릴, 파노라마 타입, 자이톱 디자인

• 판 크기 (높이 × 두께) 25 × 3 mm
• 그레이트 크기 (폭 × 길이) 170 × 247.5cm
• 판 사이의 구간 60mm, 바 사이의 구간 130mm
• 코팅은 감금된 것입니다.

가연제철 격자 - 탄소제철 ASTM A36

• 소재:탄소강 ASTM A36
• 코팅:가루화 된
• 가로 너비:1020mm
• 경도 길이는:6000mm
• 높이:20mm
• 두께:3mm
• 수직 막대기의 구간:30mm
• 크로스 바의 페이징:60mm
• 굽은 막대기 지름:6mm

핫디프 진열 격자 Q235B, 30 × 100 mm 망

• 소재:Q235B
• 매시:30 × 100mm
• 베어링 바:30 × 5

중급 가루화 격자 - 41 × 100 mm 망

• 핫디프로 진열된 격자, 중급
• 30 × 5mm 베어링 바.
• 6mm 정사각형 굽힌 가로 막대
• 매시:41 × 100mm
• 패널 크기:1mtr × 6mtr
• 소재:A36/S 275 JR
• HDG는 BS729 또는 BS EN 1461에 해당합니다.

핫디프로 진열된 그레이트, 중량 - 30 × 50 mm 망

• 30 × 5mm 베어링 바.
• 6mm 정사각형 굽힌 가로 막대
• 매시:30 × 50mm
• 패널 크기:1mtr × 6mtr
• 소재:A36/S 275 JR
• HDG는 BS729 또는 BS EN 1461에 해당합니다.

진료로 덮인 그레이트 - 41 × 100 mm 망

• 크기:6000mm × 1000mm
• 프레임 바:30 × 3mm
• 베어링 바:3 × 3mm C/C 41mm
• 크로스 바:6mm SQ 굽힌 C/C 100.
• 끝:핫디프 감금

HDG 강철 격자

• 타입 G35 × 3/40/50, 사이즈 5800 × 1003 닫힌 끝으로
• 타입 G35 × 3/30/40, 사이즈 5800 × 1003 끝이 닫힌다.

가열 된 가열 된 가열 된 가열 된 가열 된 가열 된

• 길이 = 6000mm
• 너비 = 1000mm
• 베어 바 = 25mm × 3mm
• 크로스 바 = 5-6mm 회전 바드
• 베어링 피치 = 60mm (중심에서 중심)
• 가로 막대 길이는 100mm (중심에서 중앙) 이다.
• 톱니가 없는 표면, 가벼운 강철 JISG3101, W/고온 펌프 가루화 ASTMA123

HDG MS 그레이팅: 길이가 2000mm × 폭이 500mm

• 메인 바:M. S. 평면 40 × 5mm
• 크로스 바:M. S. 평면 25 × 5mm
• 주요 막대기 간격 30 mm c/c
• 가로 막대 사이의 거리는 100 mm c/c입니다.
• 모든 철강 소재는 A36을 확인해야 합니다.

생산 사양:
