강도 NM 강철 금속 펀치 플레이트 스크리닝

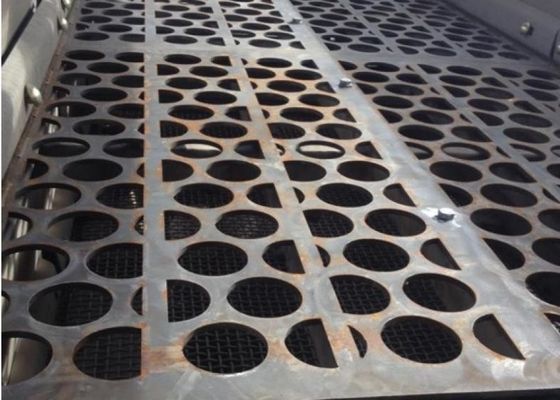

펀치 플레이트 망분쇄된 암석의 주요 스크리닝 재료입니다. 또한 skalping 스크리닝에 사용됩니다. 그들은 거칠고 무거운 스크리닝을 견딜 수 있으며 따라서 다른 대부분의 스크리닝보다 오래 지속됩니다.제품 환경이 요구됩니다.

1뚫린 진동 스크린 - 표준
양 - 같은 두께, 너비, 길이, 구멍 및 막대기의 뚫린 스크린 플레이트의 수를 지정하십시오.

2두께 - 인치 또는 가이지 번호로 지정.

● 1. 강철 - 미국 의 Std. Ga. 테이블 을 사용 하십시오.

● 2. 스테인리스 스틸 - 미국 Std. Ga. 테이블 을 사용 하십시오.

● 3. 모넬 - 미국 성별 표 를 사용 하십시오.

● 4. 구리, 구리, 멘츠 금속 및 알루미늄 -B&S Ga. 테이블 사용.

3금속 종류 - 필요한 금속 종류를 지정합니다. 강철 판: 최소 0.20C 및 최소 0.40Mn가 사용됩니다. 경직 저항 (AR) 강철 판; 최소 0.35C 및 최소 1.20Mn.

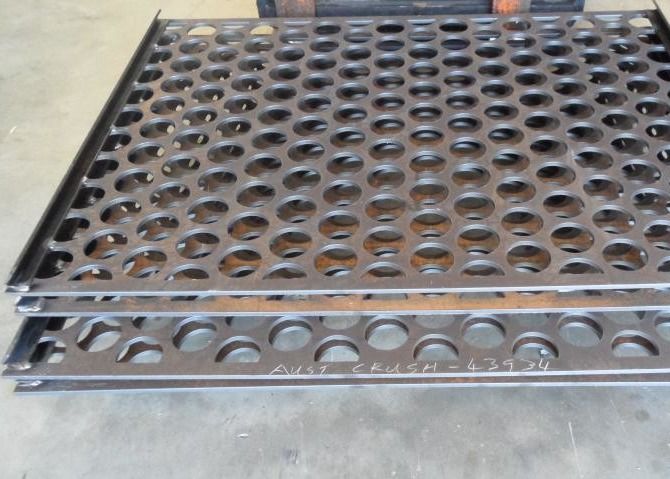

4너비 - " 너비"는 재료의 흐름에 정각의 차원입니다. 전체 너비를 지정하십시오. 갈고리 플랜지가 필요한 경우: " 너비 (갈고리 플랜지 밖에서 측정됩니다.) "" 너비의 허용: 더하기 0" 빼기 1/4"

5길이 - "길이"는 스크린을 스크린하는 재료의 흐름에 평행한 구멍 뚫린 스크린 플레이트의 차원입니다. 전체 길이를 지정하십시오. 스크린 길이의 허용:더하기 0" 빼기 1/4".

6. 구멍 크기와 모양 - 여기에 누르면 구멍을 얻을 수 있습니다.

7뚫림의 배열 - 단계적 배열 (600 패턴) 은 표준입니다. 뚫림은 일반적으로 스크린 중인 물질의 흐름 방향으로 단계적으로 배열됩니다.

8바 - "바"는 구멍 사이의 금속이며 구멍이 가장 가까운 지점에서 측정됩니다. 바의 폭을 지정하십시오.

9진동 스크린에 구멍을 뚫은 스크린 플레이트를 붙이는 방법:

● 1. 호크 플랜지 - 표준 "전압형" 진동 스크린에 대해서는 "호크 플랜지"를 지정하십시오.

● 2. 진동 스크린의 프레임에 볼트 -

● 3. 뚫린 스크린 플레이트는 볼트 구멍의 위치, 크기 및 유형을 나타내는 스케치를 제출합니다.

● 4. 또한 뚫린 스크린 플레이트의 측면 및 끝의 빈 마진의 너비를 지정하십시오.

10. 크로네드 스크린 - 스크린 플레이트가 "크로네드"될 경우, 중앙선에서 측정된 크로네의 양을 표시합니다. 다른 것이 명시되지 않는 한,1/16" 두께와 더 무거운 스크린의 표준 크라운은 다음과 같이 장착됩니다.: 3' 또는 4' 폭의 진동 스크린에 -1/2" 크로나. 5' 폭의 진동 스크린에 -3/4" 크로나. 6' 폭의 진동 스크린에 더 넓은 -1" 크로나

11기타 정보:

● 1. 슬롯 perforations - 슬롯의 긴 차원이 perforated 스크린 판의 너비 또는 길이와 평행하는지 지정하십시오.

● 2. 화면 이 물류 를 분산 시키거나 늦추기 위해 "파람화"되어야 하는 경우, 이렇게 명시 하십시오.

● 3. 과대 크기의 재료를 벗기 위해 "스키드 바"가 필요한 스크린에 대해서는 바 크기와 위치를 지정하십시오. 진동기의 제조업체, 모델 및 크기를 포함하십시오.

12클램프 바 (스크리트 보드) - 원형 또는 사각형 구멍이 있거나 없어도 표준 아이템 또는 사용자 정의로 공급 될 수 있습니다.

소재:

우리는 폭넓은 펀치 플레이트를 제공 할 수 있습니다. 펀치 또는 플라즈마 프로파일로 부드러운 스틸과 스테인리스 스틸.

가장자리 유형:

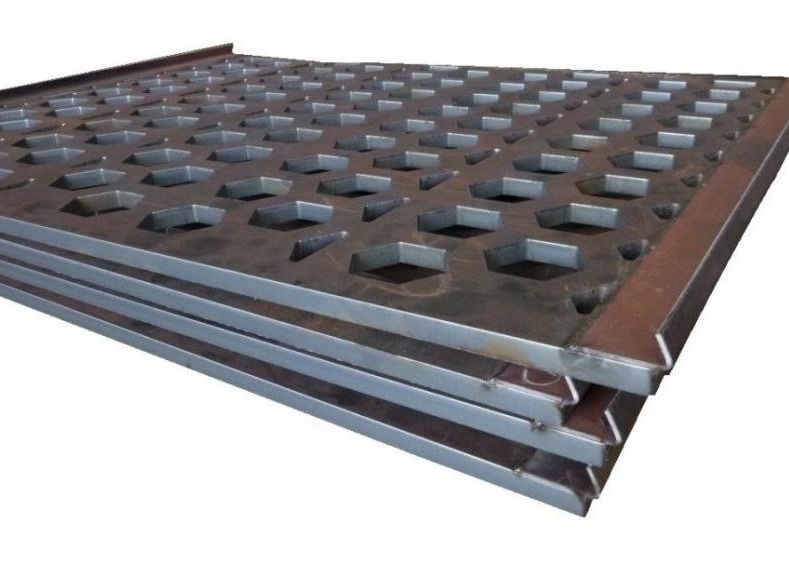

45/60도 접힌 부드러운 강철판 또는 스테인리스 강철판으로 매듭없이 용접

뚫린 회전 스크린 - 표준
양 - 필요한 스크린 섹션의 수를 지정하십시오 (위 그림 참조).

두께 - 인치 또는 지표 번호로 지정하십시오.

철강 - 미국 Std. Ga. 테이블 수정 11/42.

모넬 - 미국 Std. Ga. 테이블

스테인리스 스틸 - 미국 STD GA 테이블

구리, 멘츠, 알루미늄 - B&S Ga. 테이블

금속 종류 - 필요한 금속 종류를 지정합니다. 강철 판: 최소 0.20C 및 최소 0.40Mn가 사용됩니다. 경직 저항 (AR) 강철 판: 최소 0.35C 및 최소 1.20Mn.

지름 - 구멍이 뚫린 스크린 섹션의 정확한 외부 지름 또는 정확한 내부 지름을 인치로 지정하십시오.

길이 - 화면 섹션의 길이를 지정하십시오 ( 위의 그림 참조). 화면 길이의 허용: 더하기 0 " 빼기 1/4".

구멍이 뚫린 크기 & 모양 - 사용 가능한 구멍을 위해 4 페이지를 참조하십시오.

구멍 배열 - 회전 스크린에 사용 될 때 점진 배열 (600 패턴) 은 구멍 배열판에 표준입니다.

바 - "바"는 구멍 사이의 금속이며 구멍이 가장 가까운 지점에서 측정됩니다. 바의 폭을 지정하십시오.

세그먼트 - 각 섹션에 세그먼트 수 를 지정 한다. (위 그림 참조).

뚫린 스크린 플레이트 세그먼트를 조립하여 세그먼트 및/또는 실린더를 만드는 방법

엉덩이 관절 - 고정되지 않은

엉덩이 관절 - 표준 클립

엉덩이 관절 - 표준 스트랩.

허리 관절 - STD. 허리 관절은 11/2 "에서 2" (최저 허리 11/2") 이다.

기타 정보 - 프레임 또는 특정 마진에 장착하기 위한 볼트 구멍이 필요한 경우 스케치를 제출합니다.

슬롯 perforations가 필요하고 슬롯의 배열이 중요하다면,슬롯의 길이가 스크린 섹션의 길이에 평행하는지 또는 스크린 섹션의 둘레에 평행하는지 표시합니다..
