| 소재: | 스테인리스 스틸 | 피치: | 50.8mm |
|---|---|---|---|
| 홀 거리: | 8 밀리미터 | pin 직경: | 8 밀리미터 |
| 전폭: | 1800 밀리미터 | 길이: | 30,000 밀리미터 |
| 플레이트 두께: | 1.2 밀리미터 | 구멍 치수: | dia 4 밀리미터 |
| 이메일: | devin@industrialmetalmesh.com | whatsapp: | +8615369013183 |
| 강조하다: | 금속 철망판,금속 메쉬 원단 |
||
스테인레스 스틸 천공 2mm 플레이트 링크 컨베이어 벨트
금속 체인 플레이트 컨베이어 벨트,힌지 강철 벨트라고도 불리는 플레이트 링크 컨베이어 벨트, 체인 플레이트는 강철 플레이트와 힌지 핀 또는 연결 로드로 만들어진 운반 장치 유형입니다. 와이어 벨트와 비교하여 금속판 컨베이어 벨트는 건조, 분류 및 운반을 위해 더 넓은 접촉 면적, 평평하고 매끄러운 표면을 제공할 수 있습니다. 우리는 금속판 컨베이어 벨트의 모든 유형과 사양을 제공할 수 있으며, 다음 유형을 찾아보고 어떤 유형이 귀하에게 적합한지 결정할 수 있습니다.
금속 체인 플레이트 컨베이어 벨트 재료
금속판 컨베이어 벨트 사양
제품 장점
스테인레스 스틸 천공판 컨베이어 벨트
1. 빠른 배수와 자유로운 공기 순환을 위한 개방형 메쉬 구조
2. 평면 운반 표면
3.Easy 청소
천공판 컨베이어 벨트
천공 플레이트는 연속적으로 천공된 체인 플레이트와 결합되며 표면의 구멍은 비스킷, 빵 및 기타 뜨거운 제품과 같은 제품 운반에 탁월한 방열 성능을 제공합니다. 천공을 통해 벨트의 개구부가 0에서 매우 큰 것까지 다양해집니다.
천공판 컨베이어 벨트는 다양한 패턴으로 만들 수 있습니다. 용도와 세부 사용 조건에 맞게 적합한 패턴을 선택할 수 있습니다. 천공된 구멍의 구멍은 요구 사항에 따라 맞춤 설정할 수 있습니다.
볼록한 체인 플레이트 컨베이어 벨트.
체인 플레이트 표면은 다양한 직경의 여러 개의 둥근 공 모양으로 생산됩니다. 돌출되거나 볼록한 표면은 탁월한 미끄럼 방지 성능을 제공하여 운반 중인 제품이 땅에 떨어지는 것을 방지합니다. 볼록한 체인 플레이트에는 분류 및 보호를 위한 가로 배플 및 측면 플레이트가 추가될 수 있습니다.
체인 링크 컨베이어 벨트의 응용
1) 냉동식품 기계
2) 열처리 기계
3) 통조림 식품 기계
4) 유리 기계
5) 해양식품기계
6) 화학기계
7) 분말 야금 기계
8) 일반 운반 기계
9) 연속건조기
10) 특수 운반 기계
| 컨베이어 벨트 재질 | 스테인레스 스틸 와이어 |
| 스테인레스 스틸 컨베이어 벨트 로드 피치(mm) | 5 6 7 7 10 13 15 15 18 20 20 20 19 |
| 선경(mm) | 1 1 1 1 1 2 2 2 3 3 3 2 3 5 5 |
| 루프 가장자리 유형 | 단일 및 이중 루프 가장자리 |
| 나선형 피치(mm) | 30 30 30 30 30 30 40 50 60 100 130 150 300 |
| 전체폭(mm) | 300-4200 |
금속 체인 플레이트 컨베이어 벨트
천공된 구멍 컨베이어 벨트
천공된 구멍 컨베이어 벨트
스프로킷 32B-1 Z10
롤러 체인 - ANSI, BS/DN, 부식 방지 및 부착 유형
ANSI 표준 롤러 체인은 미국에서 가장 널리 사용되는 동력 전달 체인입니다. 정밀성 및 품질의 진정한 강자인 Nitro ANSI 체인은 여러 산업 전반에 걸쳐 광범위한 응용 분야를 처리하도록 제작되었습니다. 엄격한 품질 표준은 모든 체인이 강도와 신뢰성에 대한 요구 사항을 일관되게 준수하도록 보장합니다. ANSI 체인은 더 높은 마력 요구 사항이 있는 응용 분야를 위한 다중 가닥을 포함하여 여러 가지 옵션으로 제공됩니다.

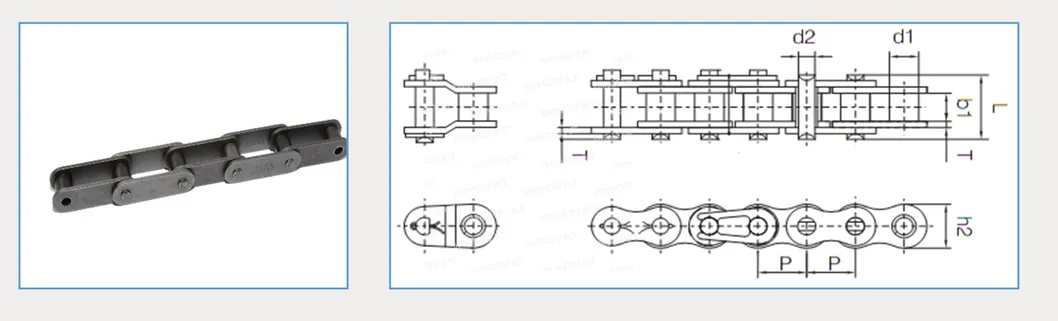

| 체인 번호 | 정점 | 내부 폭 | 롤러 직경 | 전체 폭 | 핀 직경 | 플레이트 높이 | 판 두께 |
| # | 피 | b1 | d1 | 엘 | d2 | h2 | 티 |
| 25-1* | 1/4 | 1/8 | 0.130 | 0.311 | 0.091 | 0.228 | 0.030 |
| 35-1* | 3/8 | 3/16 | 0.200 | 0.488 | 0.141 | 0.346 | 0.050 |
| 40-1 | 1/2 | 5/16 | 0.312 | 0.653 | 0.156 | 0.469 | 0.060 |
| 41-1 | 1/2 | 1/4 | 0.306 | 0.541 | 0.141 | 0.390 | 0.050 |
| 50-1 | 5/8 | 3/8 | 0.400 | 0.815 | 0.200 | 0.585 | 0.080 |
| 60-1 | 3/4 | 1/2 | 0.469 | 1.020 | 0.234 | 0.709 | 0.094 |
| 80-1 | 1 | 5/8 | 0.625 | 1.287 | 0.312 | 0.949 | 0.125 |
| 100-1 | 1-1/4 | 3/4 | 0.750 | 1,590 | 0.375 | 1.188 | 0.156 |
| 120-1 | 1-1/2 | 1 | 0.875 | 1.980 | 0.437 | 1.425 | 0.187 |
| 140-1 | 1-3/4 | 1 | 1.000 | 2.141 | 0.500 | 1.663 | 0.219 |
| 160-1 | 2 | 1-1/4 | 1.125 | 2.551 | 0.562 | 1,889 | 0.250 |
| 180-1 | 2-1/4 | 1-13/32 | 1,406 | 2.866 | 0.687 | 2.047 | 0.281 |
| 200-1 | 2-1/2 | 1-1/2 | 1.562 | 3.161 | 0.781 | 2.375 | 0.312 |
| 240-1 | 3 | 1-7/8 | 1.875 | 3.760 | 0.937 | 2.791 | 0.375 |

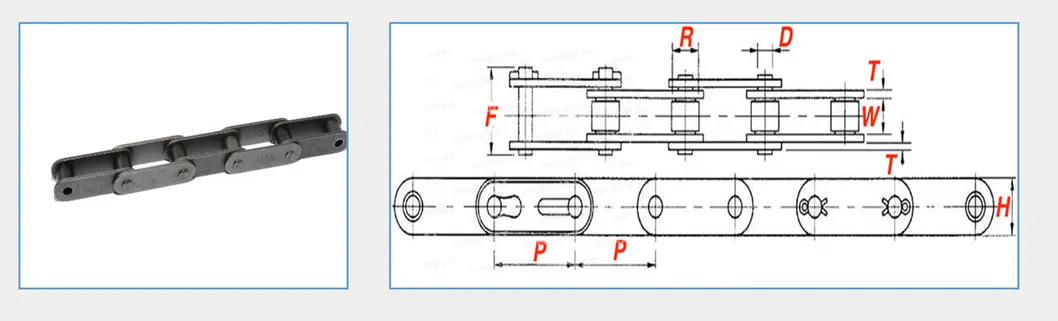

표준 롤러 체인보다 두 배 긴 링크를 통합한 롤러 체인은 긴 드라이브, 저속 및 중간 속도 응용 분야에 적합하며 최소 24개 톱니가 있는 스프로킷을 사용합니다. 표준 체인보다 더 높은 작업 하중을 처리하기 위해 더 두꺼운 측면 플레이트로 생산되었습니다. 더욱 견고한 측면 플레이트를 갖춘 헤비 롤러 체인은 오랜 시간 동안 강도와 안정성을 유지합니다.

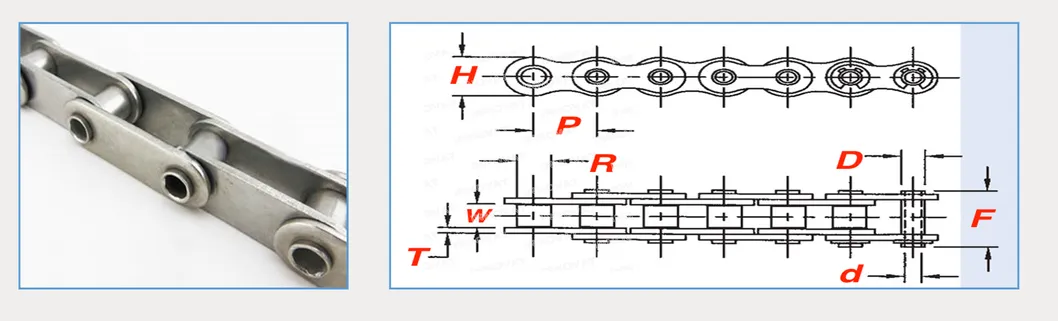

중공 핀 롤러 체인은 기본적으로 "중공 핀"만 있는 표준 롤러 체인과 동일합니다. 이는 체인 무게를 줄일 뿐만 아니라 제품 운반을 위해 체인을 통해 확장된 핀을 배치할 수 있는 기능도 제공합니다. 많은 응용 프로그램에는 다음이 포함됩니다. 빵집, 오버헤드 컨베이어, 엘리베이터, 가금류, 농업 및 기타 광범위한 응용 분야.
| 크기 | 피치(P) | (W) | (아르 자형) | (디) | (디) | 중공 핀 길이 | (에프) | (시간) | (티) | 무게 |
| 40HP | 0.500" | 0.313" | 0.312" | 0.221" | 0.157" | 0.689" | 0.689" | 0.472" | 0.059" | 0.35파운드/피트 |
| 50마력 | 0.625" | 0.375" | 0.400" | 0.283" | 0.202" | 0.854" | 0.854" | 0.591" | 0.079" | 0.58파운드/피트 |
| 60HP | 0.750" | 0.500" | 0.469" | 0.333" | 0.236" | 1.055" | 1.055" | 0.713" | 0.094" | 0.81파운드/피트 |
| 80HP | 1.000" | 0.625" | 0.625" | 0.449" | 0.318" | 1.276" | 1.276" | 0.950" | 0.125" | 1.46파운드/피트 |
|

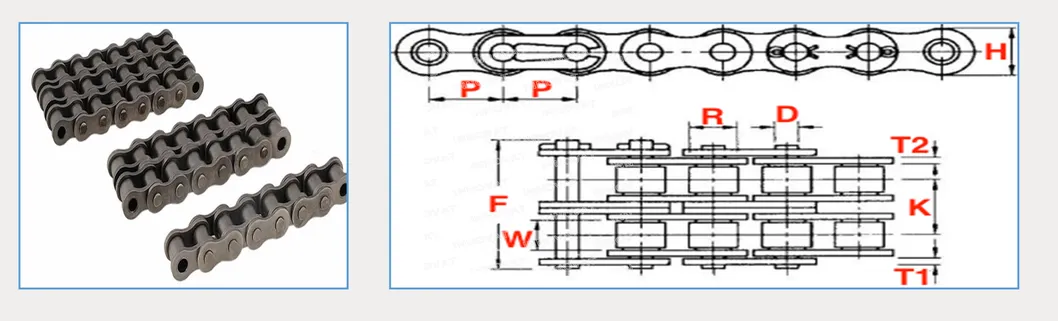

| 크기 | 피치(P) | (케이) | (W) | (아르 자형) | (디) | (에프) | (T1) | (T2) | (시간) | 무게(LBS/FT) | ||
| 04B-2 | 0.236" | 0.217" | 0.110" | 0.158" | 0.073" | 0.524" | -- | -- | 0.197" | 0.154 | ||
| 05B-2 | 0.315" | 0.222" | 0.118" | 0.197" | 0.091" | 0.571" | -- | -- | 0.280" | |||
| 06B-2 | 0.375" | 0.403" | 0.225" | 0.250" | 0.129" | 0.941" | 0.039" | 0.051" | 0.323" | 0.496 | ||
| 08B-2 | 0.500" | 0.548" | 0.305" | 0.335" | 0.175" | 1.260" | 0.059" | 0.059" | 0.469" | 0.872 | ||
| 10B-2 | 0.625" | 0.653" | 0.380" | 0.400" | 0.200" | 1.457" | 0.059" | 0.059" | 0.579" | 1.127 | ||
| 12B-2 | 0.750" | 0.766" | 0.460" | 0.475" | 0.225" | 1.697" | 0.071" | 0.071" | 0.634" | 1,529 | ||
| 16B-2 | 1.000" | 1.255" | 0.670" | 0.625" | 0.326" | 2.756" | 0.126" | 0.157" | 0.819" | 3.433 | ||
| 20B-2 | 1.250" | 1.435" | 0.770" | 0.750" | 0.401" | 3.169" | 0.138" | 0.177" | 1.024" | 5.076 | ||
| 24B-2 | 1,500" | 1.904" | 1.000" | 1.000" | 0.576" | 4.217" | 0.197" | 0.236" | 1.224" | 9.321 | ||
| 28B-2 | 1.750" | 2.345" | 1.220" | 1.100" | 0.626" | 5.083" | -- | -- | 1.457" | 11.09 | ||
| 32B-2 | 2.000" | 2.305" | 1.220" | 1.150" | 0.701" | 5.102" | -- | -- | 1.662" | 14.029 | ||
| 40B-2 | 2.500" | 2.846" | 1,500" | 1.550" | 0.901" | 6.358" | -- | -- | 2.083" | 21.378 | ||
| 48B-2 | 3.000" | 3.599" | 1,800" | 1.900" | 1.151" | 7.803" | -- | -- | 2.512" | 33.4 | ||
| 56B-2 | 3,500" | 4.197" | 2.100" | 2.125" | 1.351" | 9.039" | -- | -- | 3.063" | 46.765 |
