제품 상세 정보:
결제 및 배송 조건:
|
| 유형: | G325/30/100 | 막대기 유형: | 꼬이는 막대기 |
|---|---|---|---|

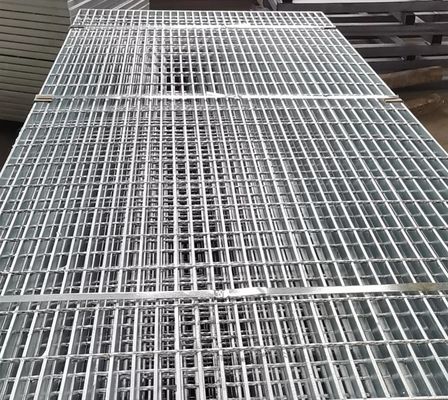

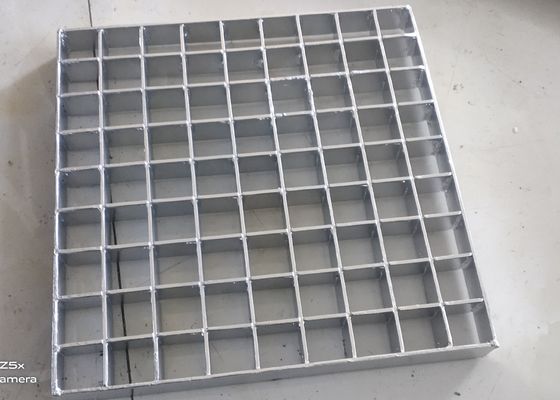

| 크기: | 1000x5800mm | 이름: | 직류 전기를 통한 강철 차도는 격자판을 비빕니다 |
| 하이 라이트: | 직류 전기를 통한 격자판,galvanised 철강 격자 |
||
1, 소개 :
강철 격자는 절삭, 절개, 개방, 가공과 같은 오버록 공정 및 고객 요구 사항 완제품으로 용접 된 저항 용접기의 고압 간격에서 평강 위빙 배열에 따라 베어링 바 및 크로스 바를 사용하여 만들어집니다.
2. 강철 격자 사양 - 아연 도금 강철 진입로 격자 격자
유효한위원회 크기 (까만 회절 격자) : 1000x5800mm 또는 1000x6000mm
| 베어링 바 피치 | 크로스 바 피치 | 하중 강재 크기 (폭 × 두께) | |||||
| 20 × 3 | 25 × 3 | 32 × 3 | 40 × 3 | 20 × 5 | 25 × 5 | ||
| 30 | 100 | G203 / 30 / 100 | G253 / 30 / 100 | G323 / 30 / 100 | G403 / 30 / 100 | G205 / 30 / 100 | G255 / 30 / 100 |
| 50 개 | G203 / 30 / 50 | G253 / 30 / 50 | G323 / 30 / 50 | G403 / 30 / 50 | G205 / 30 / 50 | G255 / 30 / 50 | |
| 40 | 100 | G203 / 40 / 100 | G253 / 40 / 100 | G323 / 40 / 100 | G403 / 40 / 100 | G205 / 40 / 100 | G255 / 40 / 100 |
| 50 개 | G203 / 40 / 50 | G253 / 40 / 50 | G323 / 40 / 50 | G403 / 40 / 50 | G205 / 40 / 50 | G255 / 40 / 50 | |
| 60 | 50 개 | - | G253 / 60 / 50 | G253 / 60 / 50 | G403 / 60 / 50 | G205 / 60 / 50 | G255 / 60 / 50 |
| 베어링 바 피치 | 크로스 바 피치 | 하중 강재 크기 (폭 × 두께) | |||||
| 32 × 5 | 40 × 5 | 45 × 5 | 50 × 5 | 55 × 5 | 60 × 5 | ||
| 30 | 100 | G325 / 30 / 100 | G405 / 30 / 100 | G455 / 30 / 100 | G505 / 30 / 100 | G555 / 30 / 100 | G605 / 30 / 100 |
| 50 개 | G325 / 30 / 50 | G405 / 30 / 50 | G455 / 30 / 50 | G505 / 30 / 50 | G555 / 30 / 50 | G605 / 30 / 50 | |
| 40 | 100 | G325 / 40 / 100 | G405 / 40 / 100 | G455 / 40 / 100 | G505 / 40 / 100 | G555 / 40 / 100 | G605 / 40 / 100 |
| 50 개 | G325 / 40 / 50 | G405 / 40 / 50 | G455 / 40 / 50 | G505 / 40 / 50 | G555 / 40 / 50 | G605 / 40 / 50 | |
| 60 | 50 개 | G325 / 60 / 50 | G405 / 60 / 50 | G455 / 60 / 50 | G505 / 60 / 50 | G555 / 60 / 50 | G605 / 60 / 50 |
3 . 아연도 강철 드라이브 웨이의 사양 격자 격자
| 베어링 바 타입 | 플랫 바 | 내가 바 | 톱니 모양 막대 | |
| 십자형 막대 유형 | 꼬인 막대 | 라운드 바 | 평평한 막대 | |
| 생산 과정 | 용접 된 | 압력 잠김 | ||
| 표면 처리 | 자체 색상 | 아연 도금 된 | 그린 | |
| 신청 | 플랫폼 | 산책로 및 바닥 | 트렌치 커버 | 강철 계단의 발판 |
| 일시 중단 된 천장 | 배리어 울타리 |
베어링 바 타입 :
톱니 형, 플랫 형, I 형
4. 강철 격자 표준 - 아연 도금 강판 격자
| 스틸 격자 표준 | |||
| 스틸 격자 표준 | 스틸 표준 | 아연 도금 기준 | |
| 중국 표준 | YB / T 4001.1-2007 | GB700-88 | GB / T13912-2002 |
| 미국 표준 | ANSI / NAAMM (MBG531) | ASTM (A36) | ASTM (A123) |
| 영국 표준 | BS4592 | BS4360 (43A) | BS729 |
| 호주 표준 | AS1657 | AS3679 | AS1650 |
| 도이체 표준 | DIN24537 | DIN17100-80 | DIN50976 |
