| 재료: | 연강 박판 | 정점: | 40 Ｘ 100 밀리미터 |
|---|---|---|---|
| 유형: | 25 Ｘ 3.0 밀리미터 | 표면 마감: | 아연 도금 |
| 표면: | 톱니 모양입니다 | 크기: | 1.8 Ｘ 6.0 Ｍ |
| 이메일: | devin@industrialmetalmesh.com | 왓츠앱: | +8615369013183 |
| 강조하다: | 직류 전기를 통한 격자판,galvanised 철강 격자 |
||

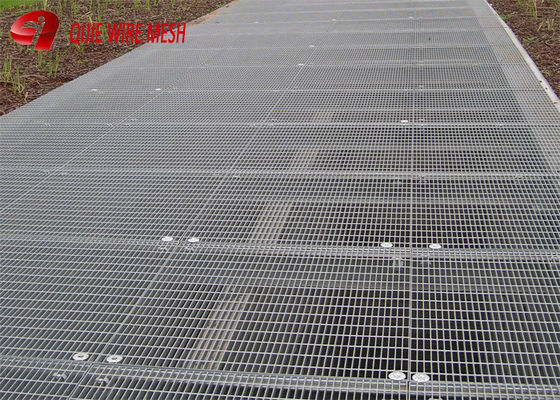

배수구 격자 트렌치 커버 플레이트 금속 보도 강철 격자 무게

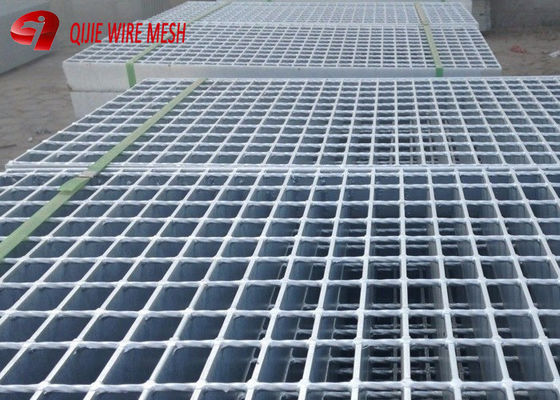

강철 격자/격자 바닥평강과 일정한 간격의 가로/둥근 막대로 용접하여 제작되었습니다. 당사의 강철 격자는 고강도, 경량 구조, 높은 하중 지지력, 적재 편의성 및 기타 특성을 자랑합니다. 용융 아연 도금 코팅은 제품에 뛰어난 부식 방지 기능을 제공합니다.
강철 격자는 용융 아연 도금 처리로 다음과 같은 장점을 제공합니다: 재료 절약, 투자 절약, 쉬운 설치, 내구성, 경량 구조, 먼지 축적 없음, 통풍, 조명, 열 분산, 부식 방지, 산 및 알칼리 부식 방지 성능.
1) 베어링 바 (로드 바) 사양 (mm):
일반형 및 톱니형 베어링 바의 사양은 20 x 3 ~ 100 x 10입니다. I형의 사양은 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4 등입니다.
2) 베어링 바 피치 (중심 간 거리):
12.5, 15, 25, 30, 30.16, 32.5, 34, 40, 41.25, 45, 50, 60, 60.32, 80, 100 mm 등, 또한 고객의 요구 사항에 따라 30, 40, 60mm를 권장합니다.
미국 표준 사용 가능
3) 가로 막대 피치 (중심 간 거리):
38.1, 40, 50, 60, 76, 80, 90, 100, 101.6, 102, 135mm 등
4) 재료:
연강 (저탄소강) 또는 스테인리스강
5) 표면 처리:
미처리, 페인팅 또는 용융 아연 도금
6) 강철 격자 표준:
A) 중국: YB/T4001-1998
B) 미국: ANSI/NAAMM (MBG531-88)
C) 영국: BS4592-1987
D) 호주: AS1657-1985
E) 일본: JJS.

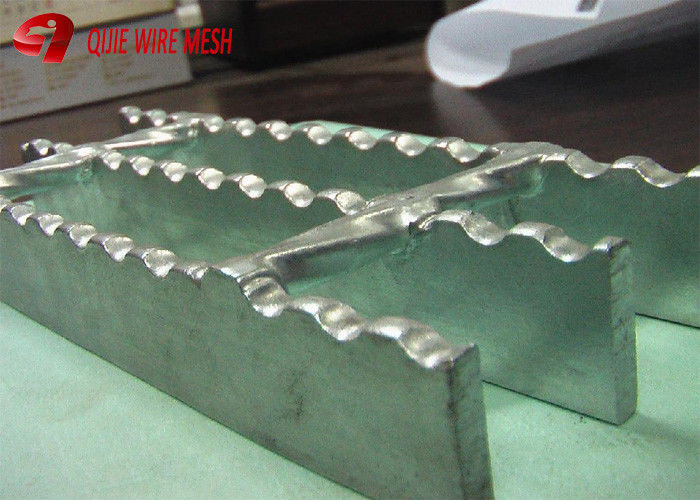

톱니형 용접 강철 격자의 사양
상단 표면
일반적으로 일반 표면으로 제공됩니다. 당사의 가장 인기 있는 제품에는S톱니형 표면 (S)도 있습니다. 톱니형 표면이 있는 연강 격자 유형을 보려면 이 카탈로그 섹션의 하중 차트를 참조하십시오.
강철 격자 배우기
강철 격자 일반 크기 표 목록:
|
가로 막대 피치 |
로드 바 피치 |
강철 막대 격자 로드 바 사양(폭×두께) | |||||
| 20×3 | 25×3 | 32×3 | 40×3 | 20×5 | 25×5 | ||
| 30 | 100 | G203/30/100 | G253/30/100 | G323/30/100 | G403/30/100 | G205/30/100 | G255/30/100 |
| 50 | G203/30/50 | G253/30/50 | G323/30/50 | G403/30/50 | G205/30/50 | G255/30/50 | |
| 40 | 100 | G203/40/100 | G253/40/100 | G323/40/100 | G403/40/100 | G205/40/100 | G255/40/100 |
| 50 | G203/40/50 | G253/40/50 | G323/40/50 | G403/40/50 | G205/40/50 | G255/40/50 | |
|
가로 막대 피치 |
로드 바 피치 |
강철 막대 격자 로드 바 사양(폭×두께) | |||||
| 32×5 | 40×5 | 45×5 | 50×5 | 55×5 | 60×5 | ||
| 30 | 100 | G325/30/100 | G405/30/100 | G455/30/100 | G505/30/100 | G555/30/100 | G605/30/100 |
| 50 | G325/30/50 | G405/30/50 | G455/30/50 | G505/30/50 | G555/30/50 | G605/30/50 | |
| 40 | 100 | G325/40/100 | G405/40/100 | G455/40/100 | G505/40/100 | G555/40/100 | G605/40/100 |
| 50 | G325/40/50 | G405/40/50 | G455/40/50 | G505/40/50 | G555/40/50 |
G605/40/50 |
|
Recommended length table:
| 최대 길이(mm) | ||||
| 평강 단면 크기 | 25×3 | 25×5 | 32×5 | 40×5 |
| 시리즈 1 | 550 | 900 | 1300 | 1600 |
| 시리즈 2 | 450 | 750 | 1200 | 1500 |
| 시리즈 3 | — | 550 | 850 | 1350 |
강철 격자 공정
고강도 및 높은 하중 지지력:
장점:
강철 격자의 응용:
강철 격자 표준:
| 국가 | 강철 격자 표준 | 강철 재료 표준 | 용융 아연 도금 표준 |
| 중국 | YB/T4001-1998 | GB 700-88 | GB/T13912-2002 |
| 미국 | ANSI/NAAMM(MBG531-88) | ASTM (A36) | ASTM(A123) |
| 영국 | BS4592-1987 | BS4360 ( 43A) | BS729 |
| 호주 | AS1657-1992 | AS3679 | AS1650 |
기능 비교:
|
|
|
|
강철 격자 공정:
여기에 주어진 모든 치수에 대한 최대 허용 공차는 없습니다.
|
|
|
|
